Fan ErrorのThinkpad X220iを修理してみました。(前編)

こんばんは!

完治のかぼすです!



前回Fan ErrorジャンクのThinkpad X220iの紹介をしました。

清掃したものの直らなかったのであれからAmazonでファンをポチりました。

ちなみにあらすじはこちらから↓

creators.hateblo.jp



さて、さっそく届いたので、換装までの流れをざっと紹介します!



まずは届いた商品を確認してみましょう。



f:id:creators_plus:20170611173220p:plain

購入したのはバルク品なので、こんなもんでしょう。



f:id:creators_plus:20170611173320p:plain

裏はこんな感じです。止まっているのはこの一か所のテープのみのようです。



f:id:creators_plus:20170611173541p:plain

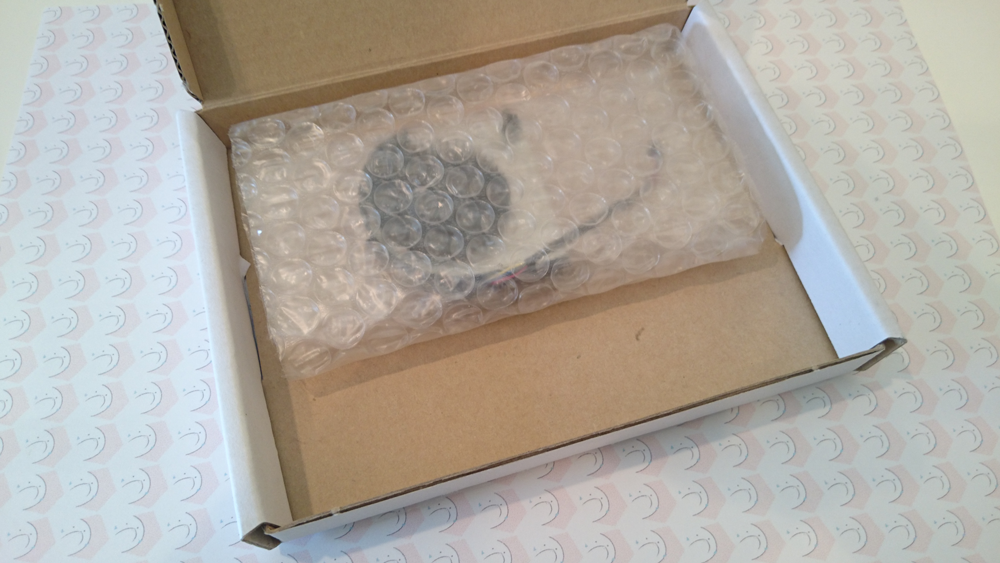

オープン!こじんまりと入っております。



f:id:creators_plus:20170611173641p:plain

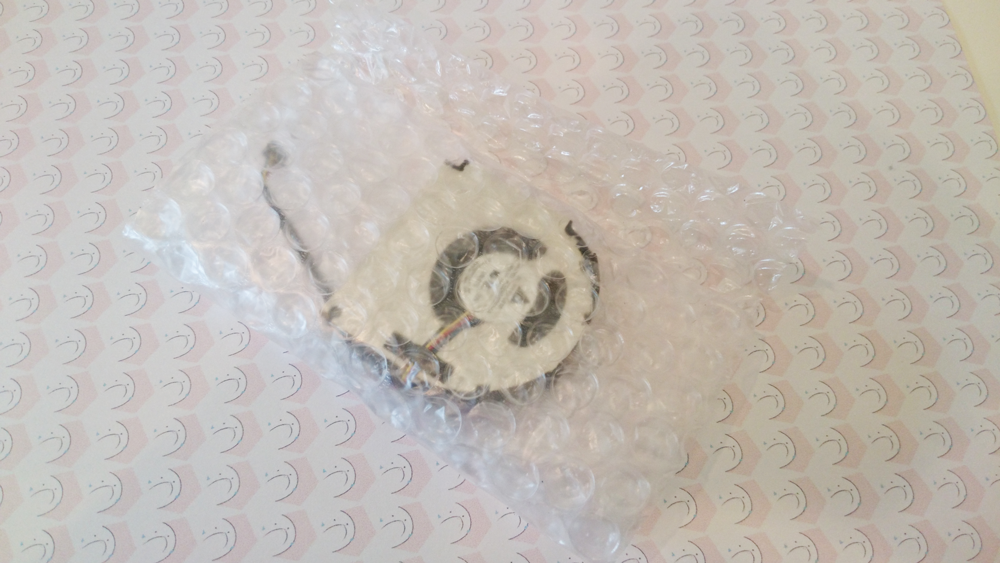

プチプチにくるまれています。特にテープのようなものは見当たりませんでした。



f:id:creators_plus:20170611173742p:plain

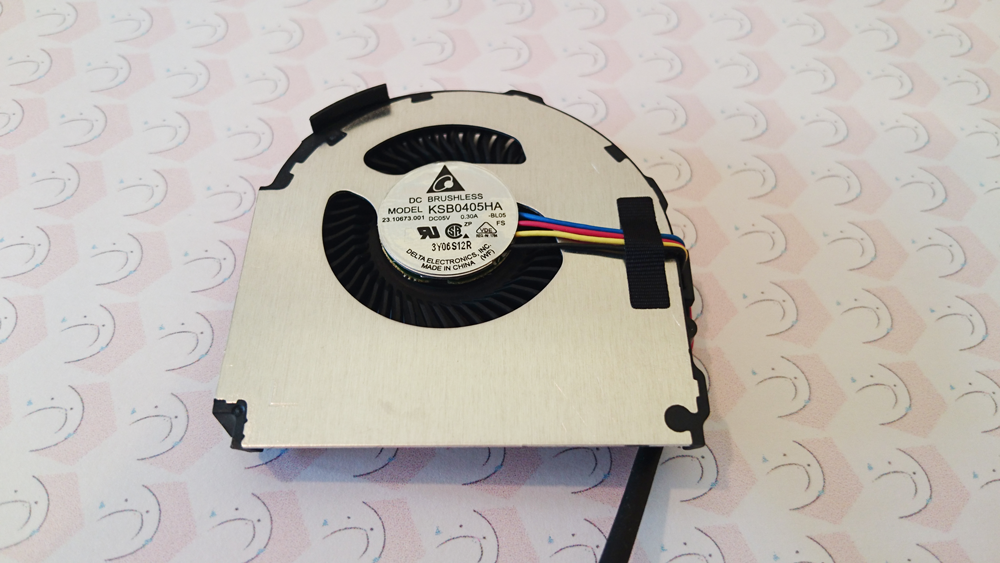

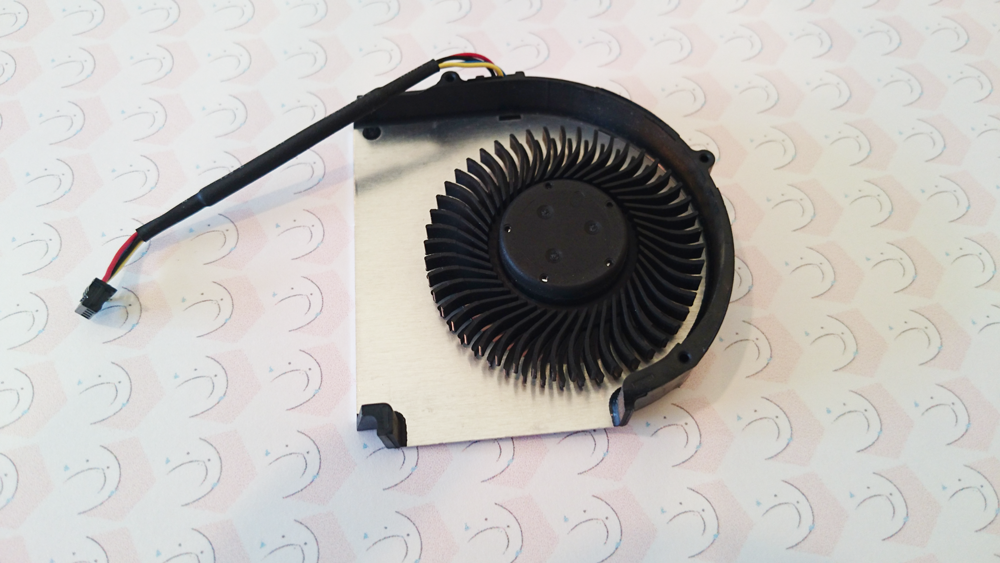

純正にしては貧弱なステッカー。



f:id:creators_plus:20170611204900p:plain

 そして裏側。



分解の前に今回の被験者も軽く見ておきましょう。

f:id:creators_plus:20170611205525p:plain

9セルバッテリーということもあってパソコン本体から大きく出っ張っています。

既存のThinkpad X200と似たようなイメージです。

ちなみに、Thinkpad X230は6セルバッテリーなのでぴったりサイズです。



f:id:creators_plus:20170611220959p:plain

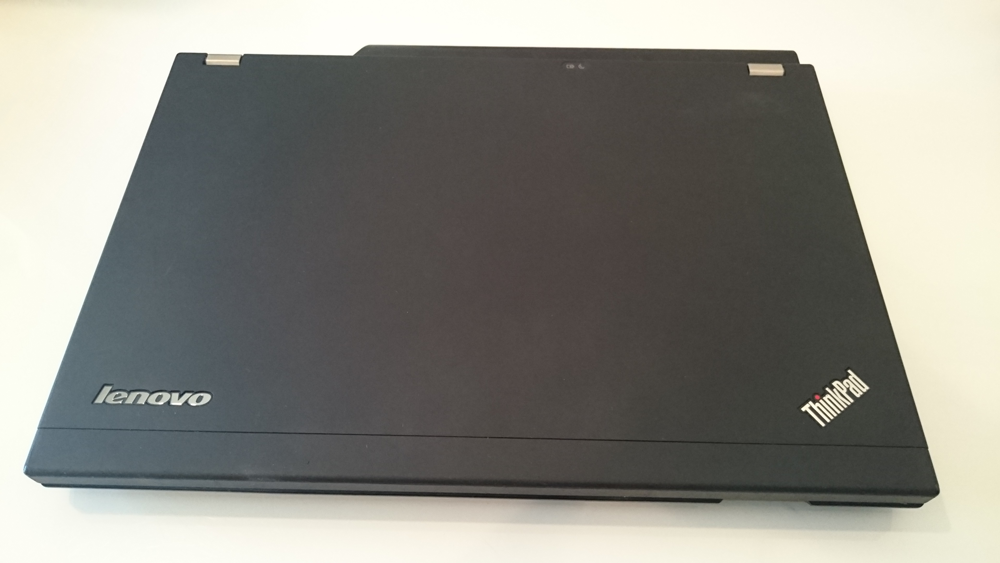

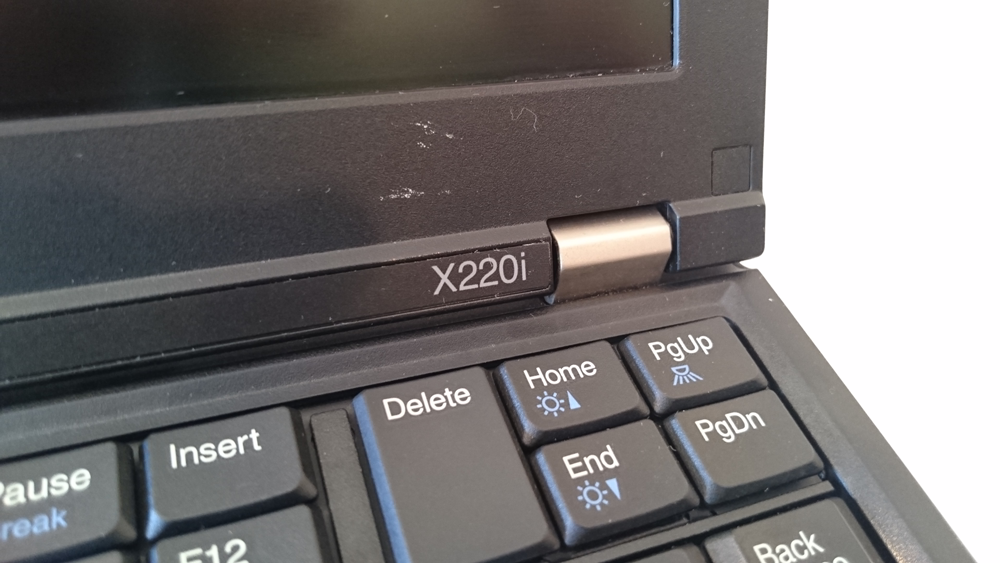

ちなみに今回の被験者はThinkpad X220iさんです。(今更)





f:id:creators_plus:20170611220229p:plain

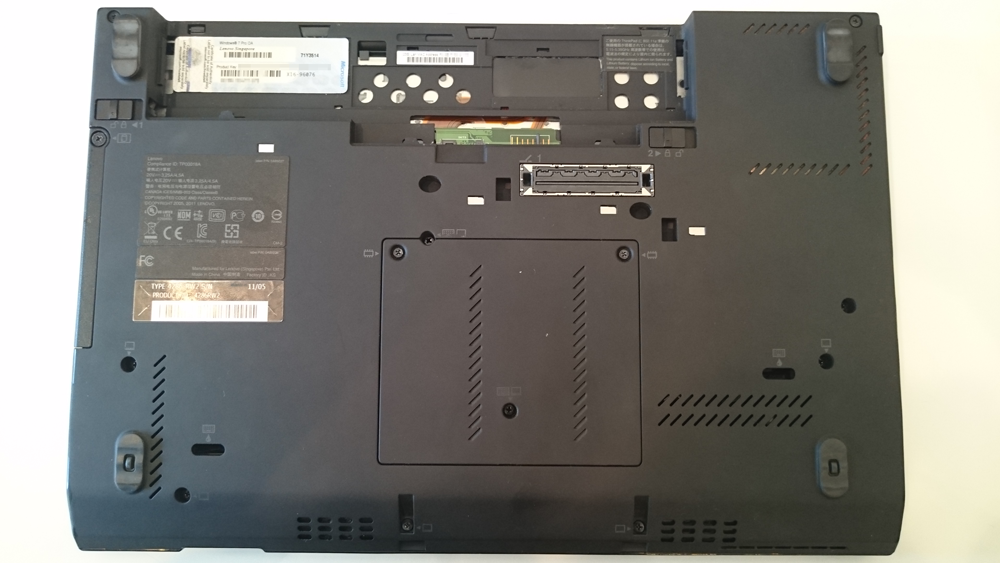

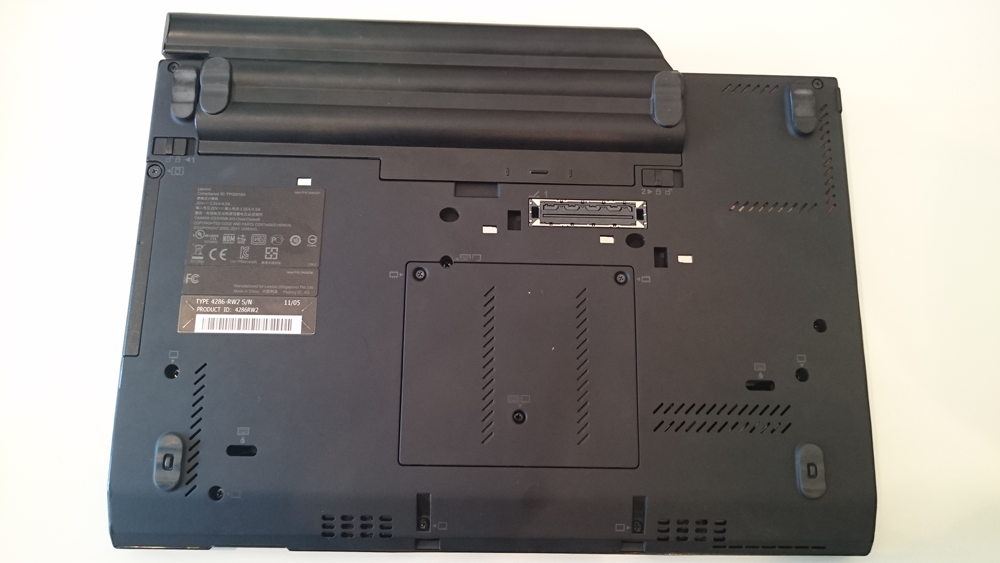

裏側



f:id:creators_plus:20170611221618p:plain



バッテリーの下にプロダクトキーがあります。

Thinkpad X200Thinkpad X201はメモリスロットカバーにありました。

Thinkpad X230からはUEFIに一台ずつプロダクトキーが組み込まれている為、特に記載ははありません。



f:id:creators_plus:20170611221138p:plain

ずっしり重いバッテリーです。



では早速分解していきましょう。

この時期は比較的大丈夫だとは思いますが静電気にはお気を付けください。

この記事を参考に発生したいかなるトラブルに当方一切の責任は負わないものとします。分解等の作業は自己責任でお願いします。



Step 0) 準備

バッテリーやACなどを抜く。

周辺機器やHDDを抜く。

このThinkpad X220iはジャンク商品のため特にHDDは入っていません。

その為写真はありませんが先にHDDを抜いてください。

f:id:creators_plus:20170612104640p:plain

なお、HDD(SSD)は〇のついている部分のネジを外し、プルタブを引くだけで取ることができます。



Step 1) キーボード、パームレストを外す

f:id:creators_plus:20170611222407p:plain

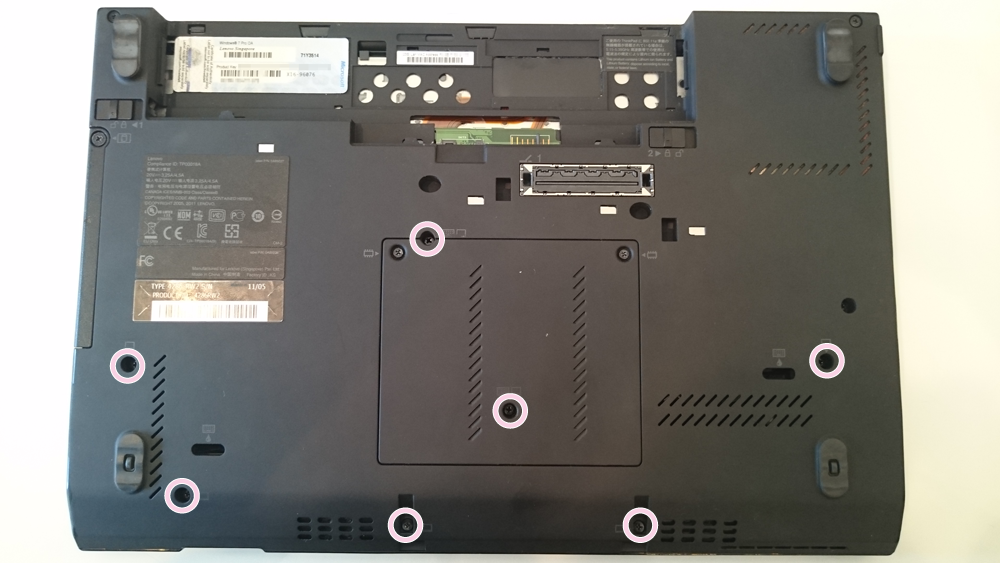

〇のついている部分のネジを外します。



ちなみに、ネジを外すときは紙に外したネジの位置を書き、その上にネジを置けば、ネジの紛失やつけ忘れを防止できます。

f:id:creators_plus:20170612000456p:plain



f:id:creators_plus:20170611223503p:plain

矢印(ディスプレイ)の方向にキーボードを引き上げます。この時直線の部分に爪をひっかけて行うとやりやすいです。

写真を撮り忘れてしまいましたが、キーボードとシステムボードをつなぐフレキシブルケーブルがあるので、それを外します。

ただ、頑丈についている場合がありますので、慎重に少しだけ力を入れて外します。



f:id:creators_plus:20170611223900p:plain

取れるとシステムボードが顔を出します。次はパームレストを取り外します。



f:id:creators_plus:20170611224159p:plain

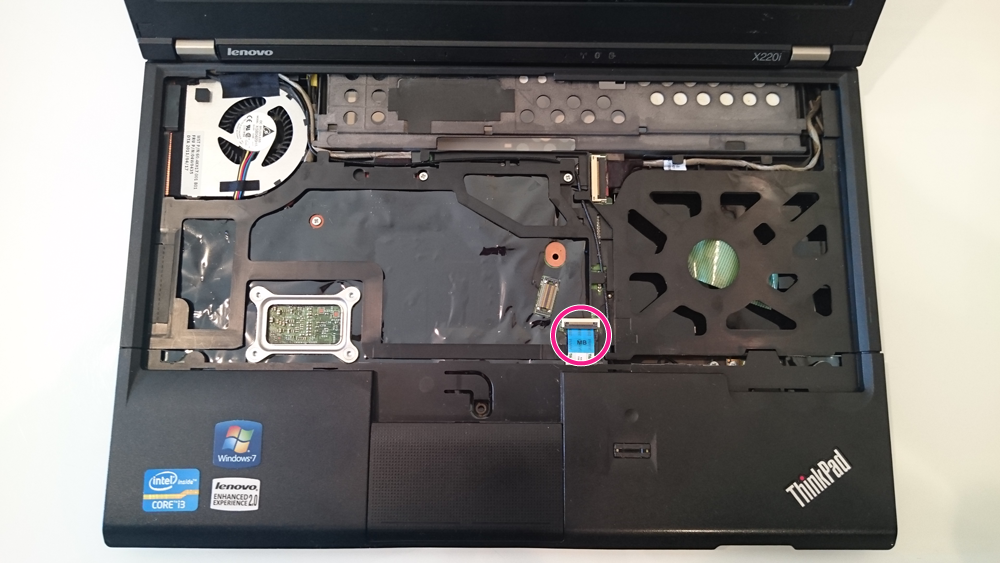

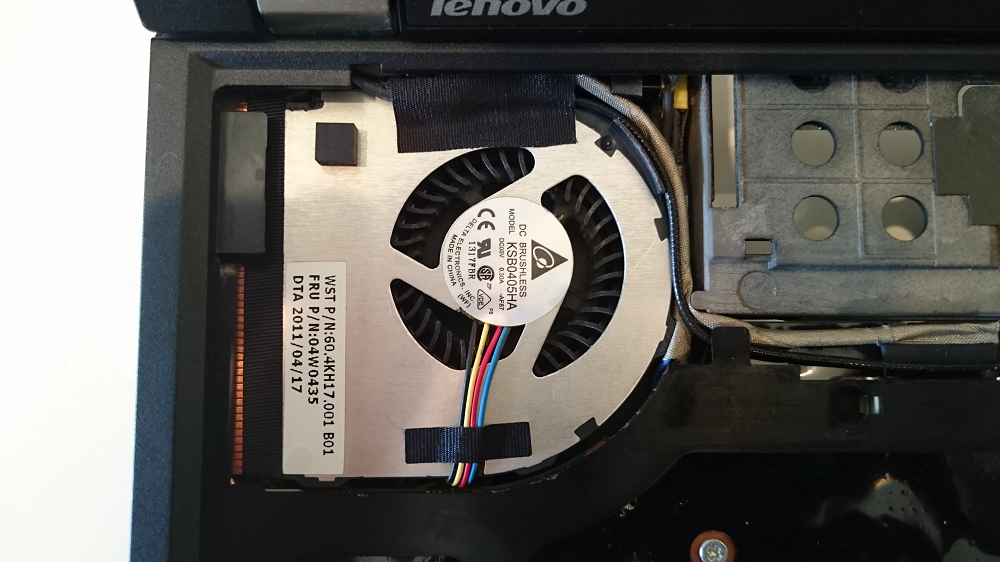

ちなみに、今回交換するのはこのパーツです。



f:id:creators_plus:20170611224616p:plain

次にこのコネクタを抜き取ります。



f:id:creators_plus:20170611224954p:plain

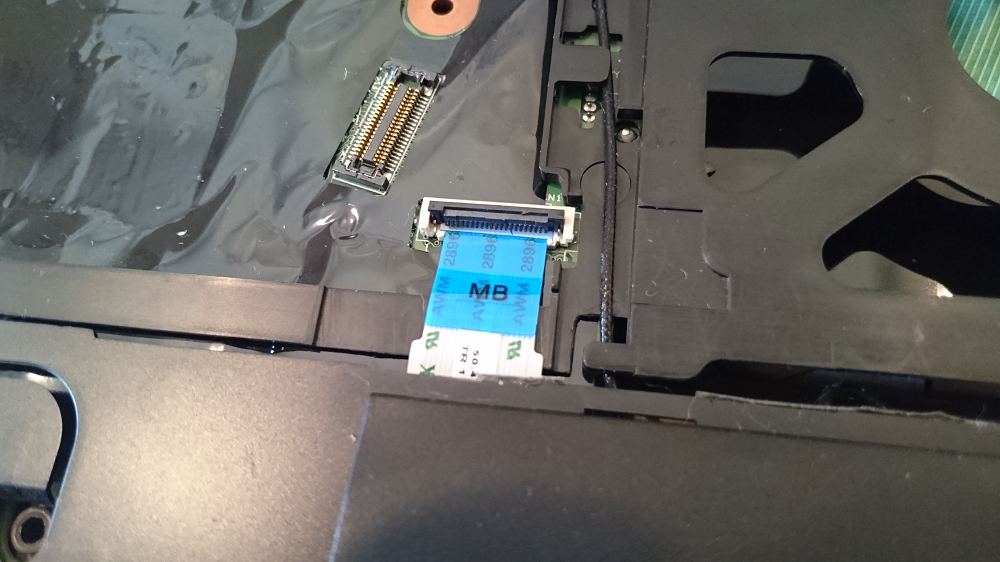

コネクタを引き抜くときには黒いカバーを持ち上げるようにします。



f:id:creators_plus:20170611225735p:plain

手前に引き上げるようにパームレストを取り外します。

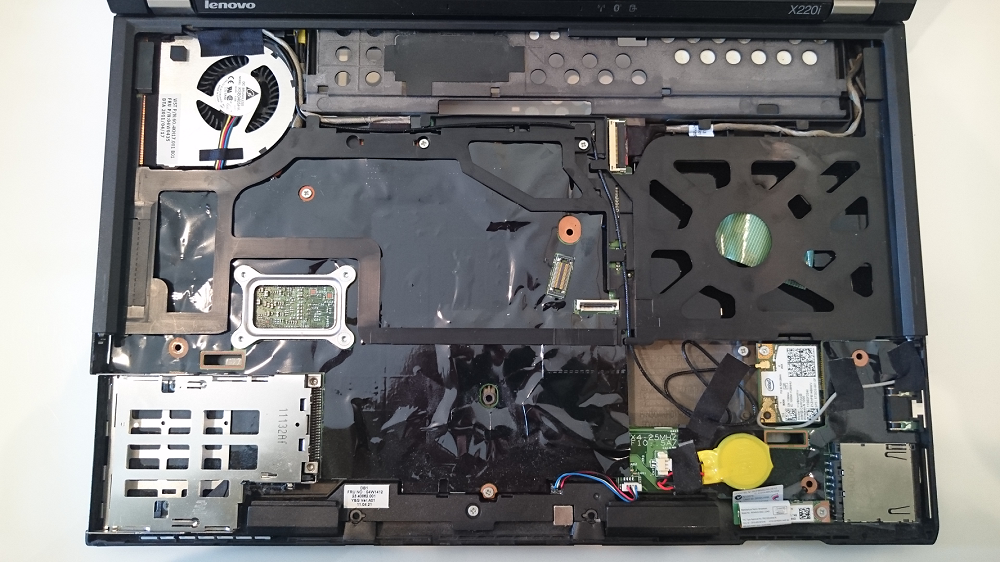

f:id:creators_plus:20170611230108p:plain

れいに取れました。



Step 2) キーボードベゼルを外す。

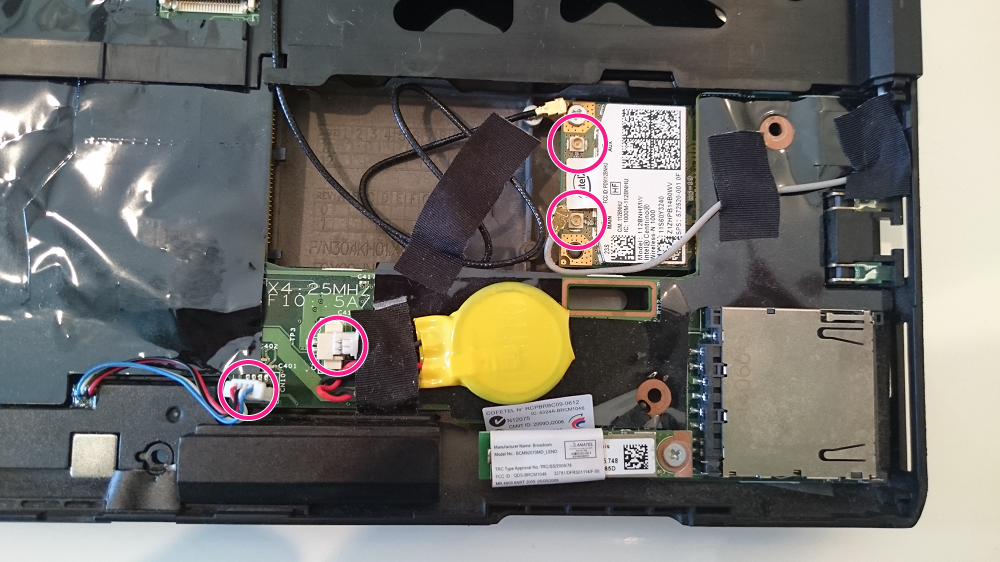

f:id:creators_plus:20170611231326p:plain

 赤丸の部分のケーブルを外します。



f:id:creators_plus:20170611232037p:plain

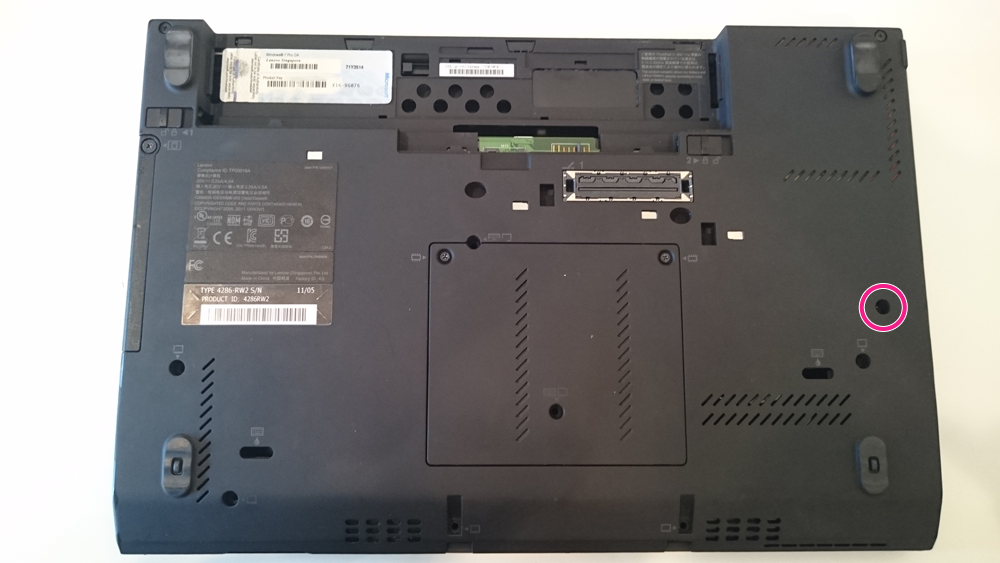

赤丸のネジを外します。

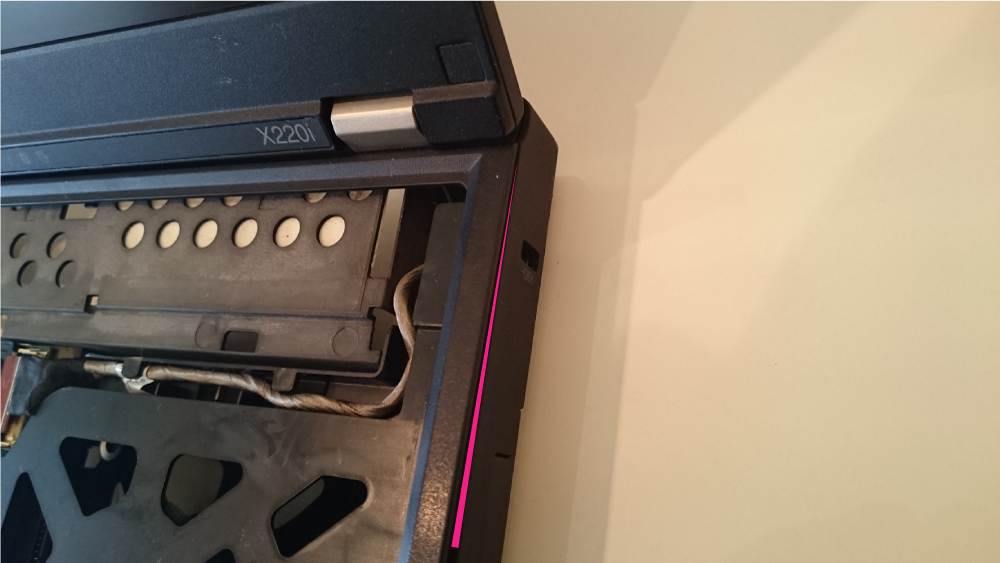

f:id:creators_plus:20170611232952p:plain

ヘラなどでやさしく差し込み爪を外します。

同様の作業を左側にも実施します。



f:id:creators_plus:20170611233307p:plain

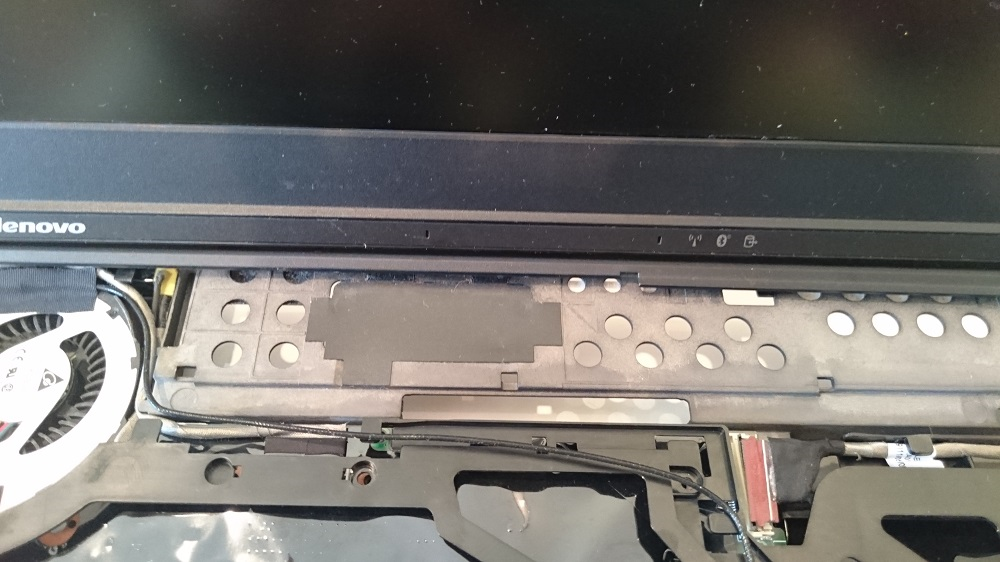

上部にも爪がありますのでこちらも外してあげます。



ここからカメラが変わったため写真の質が変わることをご容赦ください。



f:id:creators_plus:20170611234127p:plain

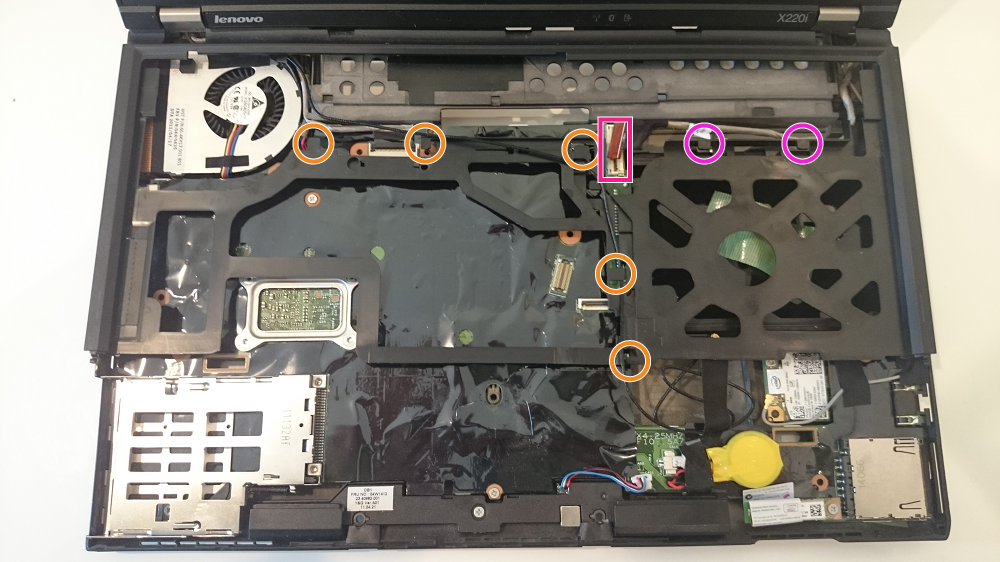

ケーブルの抑えとケーブルを外します。



f:id:creators_plus:20170611234426p:plain

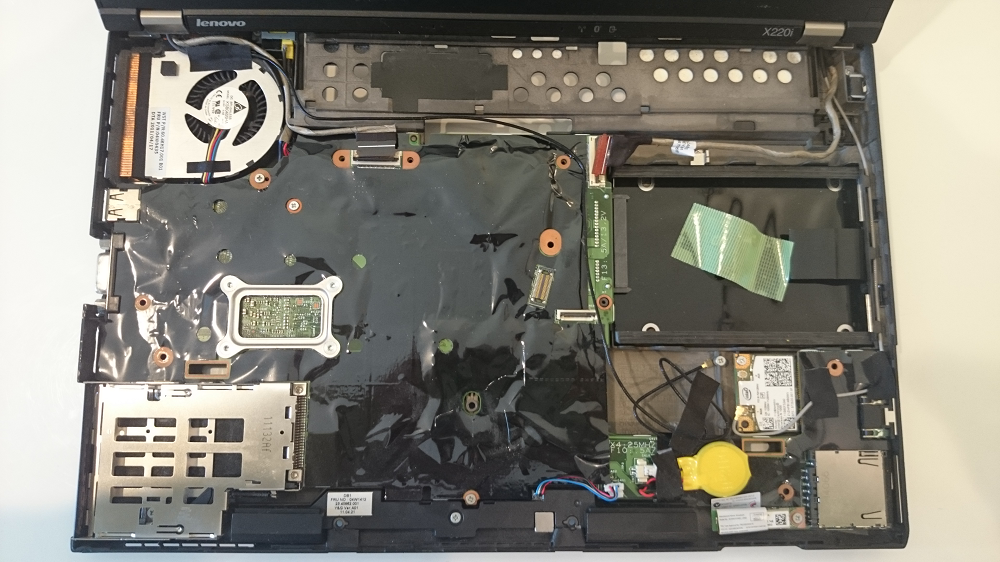

外れました。



Step 3) ヒンジを外す。

f:id:creators_plus:20170611235723p:plain

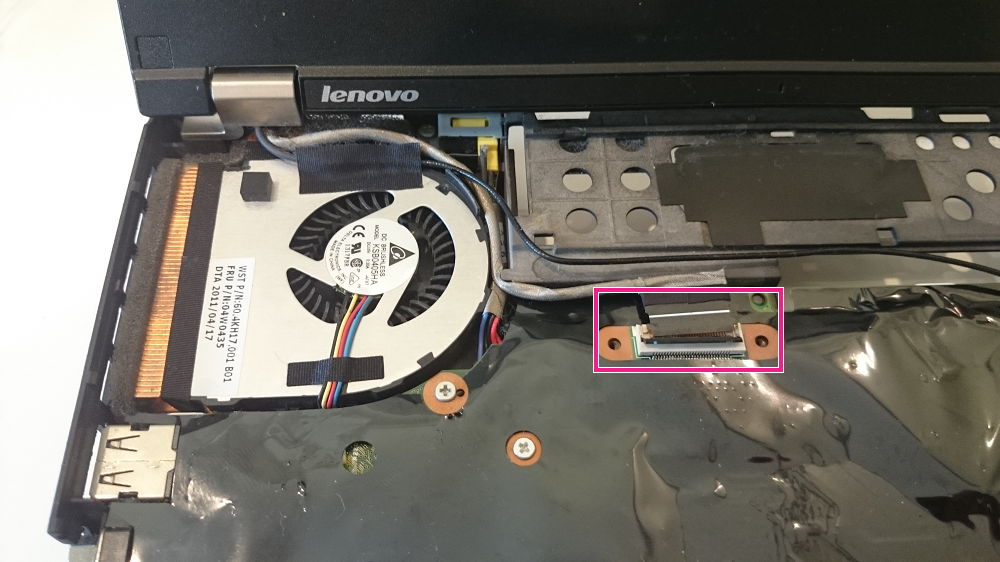

ケーブルを外します。

f:id:creators_plus:20170611235729p:plain

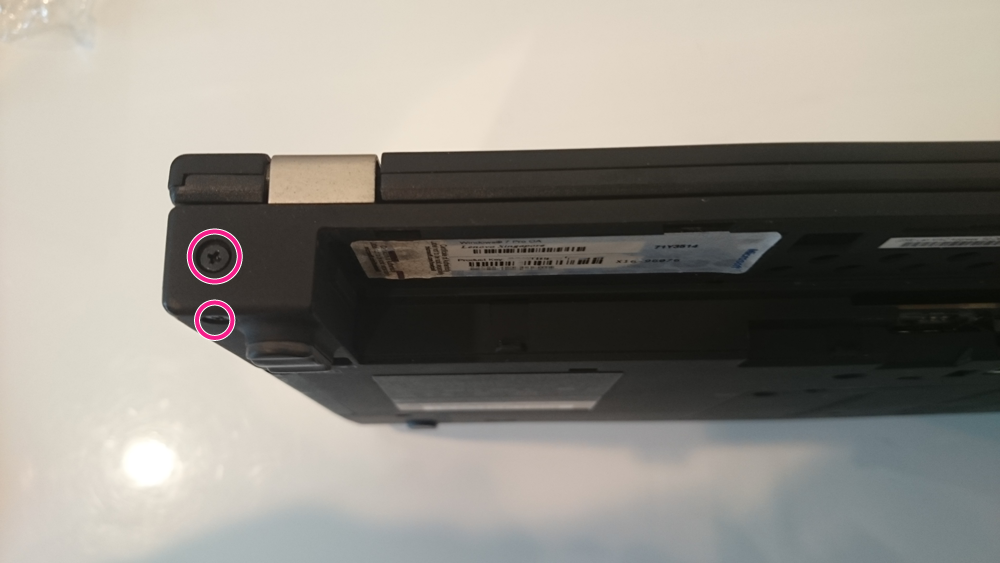

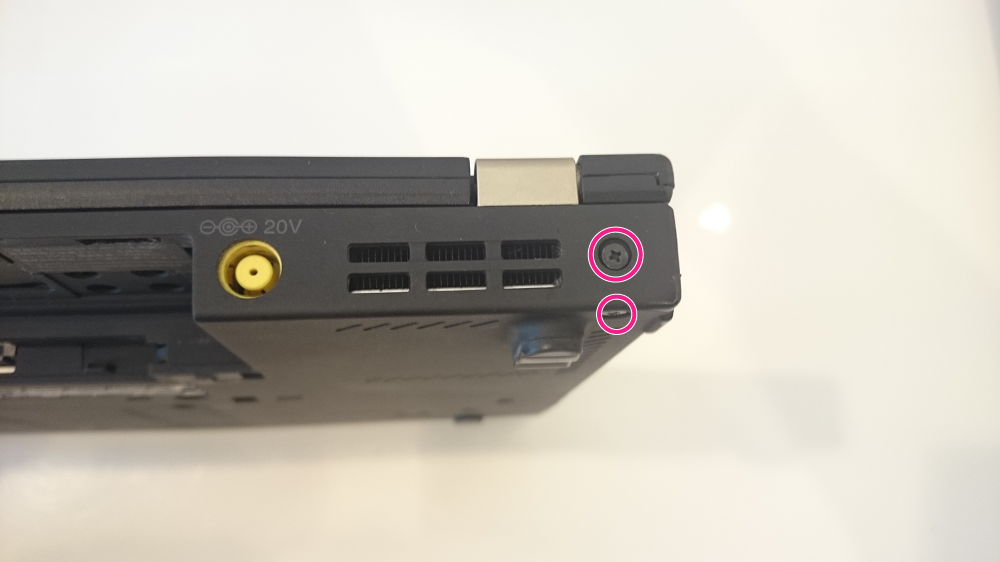

赤丸のネジを外します。

f:id:creators_plus:20170611235734p:plain

 赤丸のネジを外します。



f:id:creators_plus:20170612000923p:plain

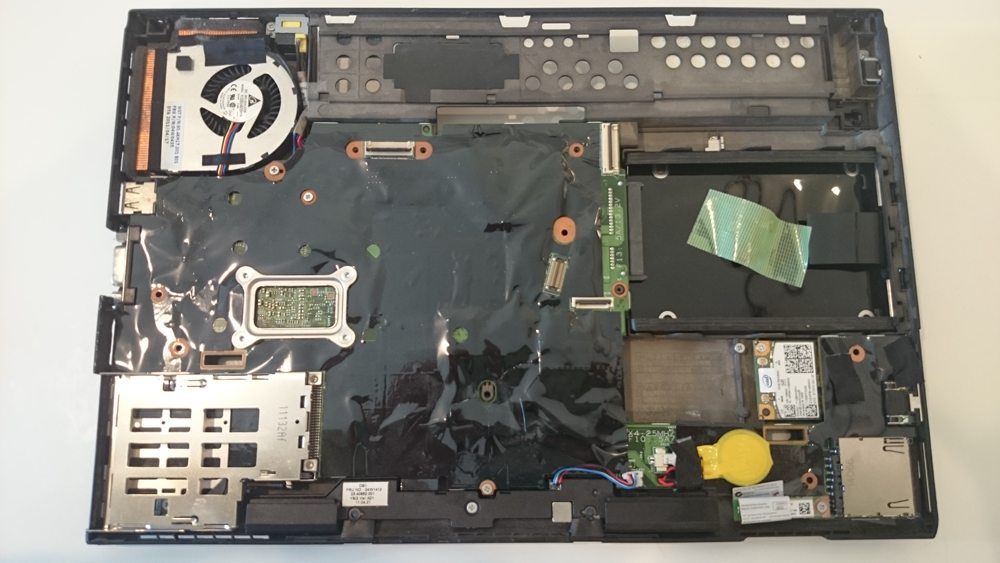

外れました!



 今日はここまで!

後編はファンの交換まで一気に行きます!
